Витая пара – это тип кабеля, состоящий из двух отдельных изолированных проводов, которые скручены между собой. Прокладываются они параллельно с целью улучшения электромагнитной совместимости.
Как работает крученая пара
Передача данных всегда сопровождается шумами и помехами, в том числе перекрестными. Когда провода скручены, часть их идет в одном направлении – это отправка, другая – в противоположном (прием). В результате скручивания ослабляется магнитное воздействие, в то же время внешние волны за счет этого компенсируются. Приемником вычисляется разница напряжения проводов, вследствие чего удается получить устойчивость к шуму.
То есть в том случае, если сравнивать с одиночным проводником или нескрученной парой, витая уменьшает электромагнитное излучение и перекрестные помехи между соседствующими парами. Также удается улучшить подавление внешних электромагнитных помех. Витая пара – это медные провода диаметром 1 мм, один из них используется для передачи, другой — для заземления.
Классификация кабелей с витой парой
Существует 2 большие группы – экранированные и неэкранированные. Первые маркируются STP, вторые – как кабель UTP. Логично, что они имеют различия.
Неэкранированная витая пара UTP
Это недорогой сетевой кабель, который включает пару изолированных проводников. Они скручены и сверху покрыты дополнительной защитной оболочкой-изоляцией. За счет того, что нет экрана ни в каком виде, диаметр таких изделий меньше. Отметим, что они имеют разную толщину, причем более тонкие легко прокладываются в самых узких местах, но у них будет меньшая пропускная способность.
Ключевые преимущества:
- доступная цена;
- совместимость с большинством других сетевых систем;
- отсутствие необходимости в заземлении;
- уменьшенный диаметр, что упрощает прокладывание.
Что касается сферы применения, то это сеть Интернет, телефонные системы, видеосистемы. Обратите внимание: не все категории подходят для указанных задач. Сегодня самые популярные – Cat 5.

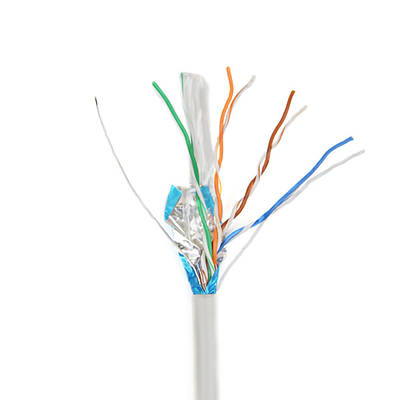

Экранированная витая пара STP
Отличие этого кабеля заключается в наличии дополнительной оболочки. Она имеет вид фольги или медной оплетки. Такой элемент способствует защите сигналов от помех. Это, в свою очередь, ускоряет передачу данных. В этих кабелях привлечение помех идет на экран, а потом они перенаправляются в заземление. Существует разделение на такие типы:
- фольгированный. Используется фольга поверх витой пары. Это обеспечивает защиту от электромагнитных и перекрестных помех;
- экранированный. Каждая витая пара имеет свой отдельный экран;
- экранировано-фольгированный. Комбинация экрана для каждой пары и применения фольги или же плетеного экрана. Этот вариант самый защищенный от любых типов помех.
Применяется для компьютерных и телефонных сетей, в частности для проводных соединений Ethernet, в том числе для коммерческих и жилых. Такие кабели являются прочными, долговечными. Их можно применять и в промышленных условиях, где наблюдается высокий уровень электромагнитных помех.
Что касается ощутимых преимуществ, то это в первую очередь скорость передачи данных, что обеспечивает экранирование. В целом такой процесс происходит более безопасно.
Заключение
Кабель с витой парой, хоть и является самой простой средой передачи данных, все же имеет ряд существенных преимуществ перед другими. В первую очередь это способность к подавлению электромагнитных помех от внешних источников разного типа. Очень важно правильно подобрать тот вариант, который будет удобно прокладывать, при этом он обеспечит необходимый уровень защиты от внешних помех.
